Що таке логотип SPD (пристрій захисту від перенапруги)?

Маркування SPD (пристроїв захисту від перенапруг) можна розділити на дві основні категорії: фізичне маркування на виробі та графічні символи на електричних схемах.

I. Фізичне маркування на самому продукті

Коли у вас під рукою є SPD, ви можете впізнати його за такими позначеннями:

1. Прямий напис «СПД»

Це найпряміше маркування. Багато виробників друкують «SPD» або «Surge Protective Device» безпосередньо на корпусі пристрою.

2. Знаки сертифікації та номер моделі

Сертифіковані продукти SPD відповідатимуть стандартам безпеки своєї країни чи регіону та матимуть окремий номер моделі. Цю інформацію зазвичай можна знайти на етикетці, прикріпленій до продукту.

• Загальні знаки сертифікації:
• UL 1449: це основний стандарт безпеки для SPD на ринку Північної Америки. Продукт буде чітко позначено «UL 1449» і його типом (тип 1, тип 2, тип 3, тип 4).
• IEC 61643-11: це стандарт Міжнародної електротехнічної комісії, який широко використовується в усьому світі (за винятком переважно Північної Америки).
• Маркування CE: вказує на відповідність європейським стандартам.
• Сертифікація CQC Китаю: SPD, що продаються на китайському ринку, зазвичай мають цей знак від Китайського центру сертифікації якості.

3. Основні електричні параметри

Це найважливіша ідентифікаційна інформація для SPD, яка зазвичай міститься на етикетці, прикріпленій до пристрою.

• Максимальна безперервна робоча напруга (Uc): максимальна напруга змінного або постійного струму, при якій SPD може безпечно працювати необмежений час.
• Рівень захисту від напруги (підвищення): здатність SPD фіксувати напругу. Менше значення вказує на кращий захист. Це ключовий параметр для оцінки SPD.
• Номінальний струм розряду (In): Пікове значення хвилі струму 8/20 мкс, яку SPD може витримати кілька разів (для SPD типу 2).
• Максимальний струм розряду (Imax): максимальне пікове значення хвилі струму 8/20 мкс, яке SPD може витримати один раз.
• Імпульсний струм (Iimp): Пікове значення хвилі струму 10/350 мкс, що імітує прямий удар блискавки, яке може витримати SPD (переважно для SPD типу 1).

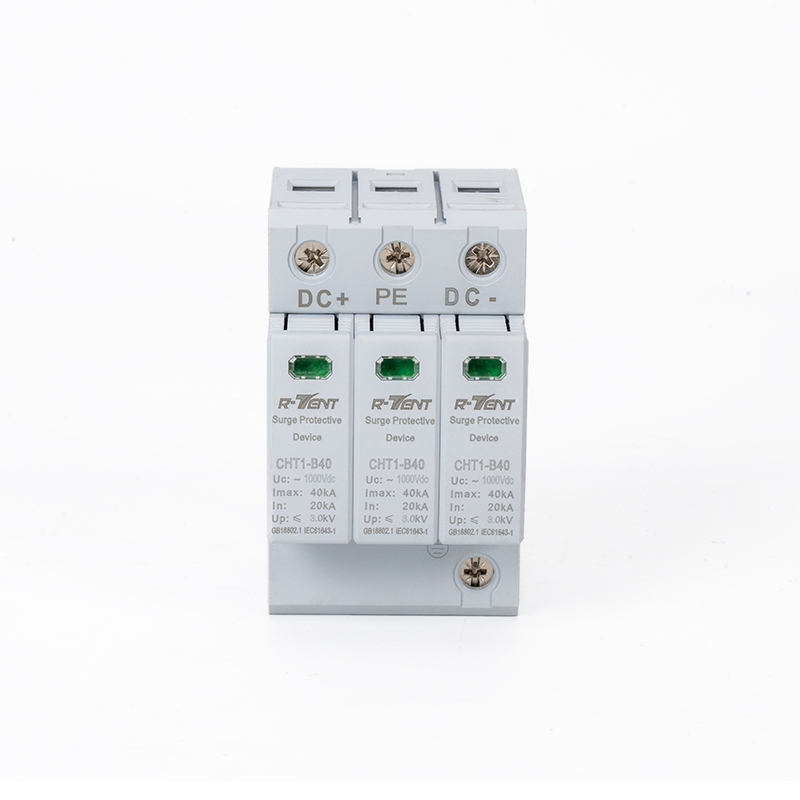

Приклад зображення фізичної одиниці:

(Це типова мітка параметра SPD, яка зазвичай містить ключову інформацію, згадану вище)

II. Графічні символи на схемах

У електричних кресленнях, схемах розподільних щитів або посібниках з продукту SPD мають спеціальні графічні символи.

1. Основний графічний символ (найпоширеніший)

Найпоширенішим символом SPD є прямокутник із внутрішньою стрілкою та розгалуженням, що позначає з’єднання із землею.

Цей символ чітко вказує на його функцію: відводити перенапруги (стрілка символізує сплеск) на землю (символ заземлення).

2. Символ із додатковою інформацією

• Іноді символ містить більше деталей, наприклад:
• Індикатор стану SPD: невеликий квадрат, доданий до основного символу, що представляє вікно або світло, який показує, чи SPD функціонує правильно.

Контакти дистанційної сигналізації: Представлені парою контактів перемикача. Якщо SPD виходить з ладу та потребує заміни, ці контакти змінюють стан (нормально розімкнуті стають закритими або навпаки), надсилаючи тривогу до системи віддаленого моніторингу.

3. Відображення на схемах системи розподілу електроенергії

На головній електричній схемі будівлі або одно-схемі SPD зазвичай малюється на головному джерелі живлення або в різних розподільних щитах, з лініями, що з’єднують його з проводами фази (L), нейтралі (N) і захисного заземлення (PE). Його тип і основні параметри часто вказуються поруч, наприклад, SPD, Type 2, Up: 1.5kV.

Простими словами:

· Пошук фізичної одиниці: знайдіть на пристрої літери «SPD» і детальну позначку параметрів.

· Читання схеми: знайдіть прямокутник зі стрілкою всередині, яка вказує на лінію землі.
